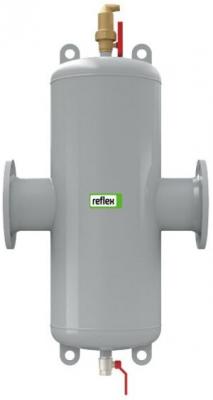

Reflex Extwin TW 80 kombinált iszap és légleválasztó

Reflex Extwin TW kombinált mikrobuborék-, szenny- és iszapleválasztó

Alkalmazási területek:

A kombinált mikrobuborék-,szenny- és iszapleválasztót olyan hőfejlesztők után ésszerű alkalmazni, melyből pl. mészkőlerakódások válhatnak le. Ehhez a Reflex Extwin TW, a Reflex Exvoid A és a Reflex Exdirt D specializált egyedi komponenseinek funkcióját egy sajátos, kompakt armatúrában kínálja. A felhasználás a hőcserélő után jöhet szóba olyan berendezésekben, ahol nincs statikus magasság, vagy csak nagyon csekély (10 m berendezés magasságig). A hűtőkeringéseknél a légtelenítés a szenny leválasztásával bizonyos körülmények között a visszamenő ágban ésszerű, azaz a hűtőgép vagy hőátadó előtt.

Működési mód:

Az iszap-ill. szennyleválasztás a reflex Exdirt-ben hasonló elven működik, mint a mikrobuborékok leválasztása: Az áramlás egy, a csatlakozási méretnél nagyobb keresztmetszetű területen halad át, hogy a folyási sebesség csökkenjen. A hálós szerkezet által keletkező turbulenciák a szennyeződésekre meghatározhatatlan irányú mozgási impulzusokat gyakorolnak. A térfogatáramtól, sűrűségtől és nagyságtól függően a rendszer támogatja a bevitt iszaprészecskéket természetes lerakódási mozgásukban és azokat a ház alsó részébe vezeti.

Mivel a mikrobuborékokat az áramlás sodorja, különleges egységek szükségesek ahhoz, hogy a rendszerből hatékonyan el lehessen azokat távolítani. A reflex ’Exvoid A’ mikrobuborék-leválasztók ezért nagyobb keresztmetszetűek, mint a csatlakozási méretek, hogy csökkentse az áramlási sebességet a leválasztóban. Ezzel egyidejűleg a folyadék közeget speciális drótszöveten vezetik keresztül. Az emiatt keletkező turbulenciák a gázbuborékokra meghatározhatatlan irányú mozgási impulzusokkal hatnak. Az áramlási sebességtől, a buborékok sűrűségétől és nagyságától függően a leválasztó segíti a gázbuborék természetes megtapadását, és azokat a légtelenítő felső részén lévő szelepen keresztül eltávolítja a rendszerből.

Az előnyök áttekintése:

• a Reflex Exvoid A és Exdirt D védelmi funkcióit egyetlen komponensben egyesíti
• egyszerű telepítés, kettős hatás
• az egyedi komponensek árával összevetve lényegesen kedvezőbb költségű megoldást jelent
• széles választék az üzemi nyomások és anyagok tekintetében

Általános rövid tájékoztatás:

• Méretfüggő kivitelek rézből és acélból
• Beépítési helyzet vízszintes, függőleges
• Csatlakoztatási változatok: menet, szorítógyűrű, karima, hegeszthető csatlakozó
• Csatlakozó átmérője Rp3/4 – DN300-ig
• Max üzemi nyomás: 10 bar
• Üzemi hőmérséklet: 110 °C

Reflex Extwin TW 80 jellemzők:

• Magasság: 925 mm
• Szélesség: 470 mm
• Vmax (m³/h): 27,0
• acél karimás
