Reflex Exvoid A 80 mikrobuborék leválasztó

Reflex Exvoid A mikrobuborék leválasztó

Alkalmazási területek:

A reflex ’Exvoid A’ sorozatú mikrobuborék-leválasztók telepítése ideális a hidraulikai rendszerek alacsony nyomású pontjain. Az alkalmazás közvetlenül a hőfejlesztő közelében javasolt az előremenő ágban, olyan helyeken, mint a tetőtéri hőközpont vagy magasan lévő hőközpont, magaspontok, léggyűjtő helyek, valamint az összes olyan terület, ahol az alacsony nyomás vagy magas hőmérséklet miatt gázkiválási folyamatok zajlanak.

Működési mód:

Mivel a mikrobuborékokat az áramlás sodorja, különleges egységek szükségesek ahhoz, hogy a rendszerből hatékonyan el lehessen azokat távolítani. A reflex ’Exvoid A’ mikrobuborék-leválasztók ezért nagyobb keresztmetszetűek, mint a csatlakozási méretek, hogy csökkentse az áramlási sebességet a leválasztóban. Ezzel egyidejűleg a folyadék közeget speciális drótszöveten vezetik keresztül. Az emiatt keletkező turbulenciák a gázbuborékokra meghatározhatatlan irányú mozgási impulzusokkal hatnak. Az áramlási sebességtől, a buborékok sűrűségétől és nagyságától függően a leválasztó segíti a gázbuborék természetes megtapadását, és azokat a légtelenítő felső részén lévő szelepen keresztül eltávolítja a rendszerből.

Az előnyök áttekintése:

• Eltávolítja a szabadon keringő levegő- és gázbuborékokat
• Teljesen automatikusan, tartósan üzemel
• Csak minimális, konstans nyomásesést hoz létre
• Lényegesen gyorsabb hidraulikus kiegyenlítést tesz lehetővé a töltési folyamatok után
• Megelőzi a zajképződést, a korrózió miatti kopást és a teljesítménycsökkenést a légzárványok leválasztásával
• Széles választék az üzemi nyomások, hőmérsékletek és anyagok tekintetében

Rövid általános tájékoztatás:

• Méretfüggő kivitelek rézből és acélból
• Beépítési helyzete vízszintes, függőleges
• Csatlakoztatási változatok: menet, szorítógyűrű, karima, hegeszthető csatlakozó
• Csatlakozó átmérője Rp ¾- DN 300-ig
• integrál reflex ’Exvoid T’ légtelenítővel
• Max. üzemi nyomás: 10 bar
• Üzemi hőmérséklet: 100 °C / 180°C

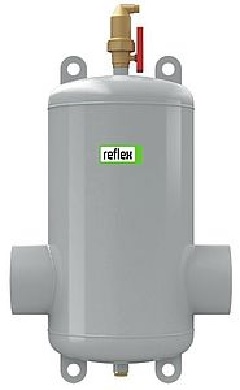

A kép csak illusztráció!

Reflex Exvoid A 80 jellemzői:

• Magasság: 743 mm (hőszigetelés külön kapható)
• Szélesség: 470 mm
• Átmérő: 206 mm
• Vmax (m3/h): 27,0
• Acél karimás csatlakozóval
