Kazánok / Kiegészítők / Szivattyúk / Fűtési keringető szivattyúk / Wilo-Varios PICO-STG

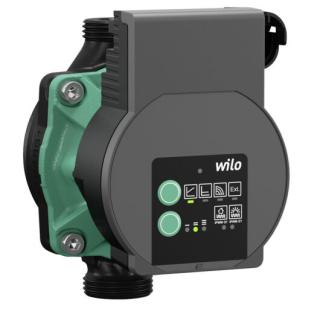

Wilo-Varios PICO-STG
Cirkulációs szivattyú menetes csatlakozással
Státuszt jelző LED-ek
PWM csatlakozó
Wilo-Varios PICO-STG
Minden idők legsokoldalúbb csereszivattyúja.
A Wilo-Varios PICO-STG univerzális cseremegoldást jelent családi és ikerházak fűtésének, klímájának és hűtésrendszerének modernizálásakor. Lehetővé teszi a szabványos és a külsőleg szabályozott üzemet, a szinkronizáló segéd segítségével pedig egyszerűen átvehetők a kicserélt szivattyú beállításai. A kompakt kivitel, valamint a korábbi szivattyú jelleggörbéinek új szinkronizáló funkcióval történő átvétele különösen egyszerűvé teszi a telepítést és az üzembe helyezést. Ráadásul a „Zöld gomb” technológia kimagaslóan kényelmes kezelhetőségről gondoskodik.
Speciális jellemzők/alkalmazási előnyök
- A kompakt kivitelnek, az új szabályzási módoknak (pl. iPWM) és az új szinkronizáló segédnek köszönhetően rendkívüli kompatibilitású cseremegoldás számos alkalmazás, most már szolár- és geotermikus energia esetén is
- Kimagaslóan kényelmes kezelhetőségről gondoskodik a LED-es kijelző és a Zöld gomb technológia, mely külön nyomógombot kínál a szabályozott üzemhez és a szivattyú beállításához.
- Egyszerű telepítés a kompakt kivitelnek, a szükségletekhez igazítható elektromos csatlakozásoknak és a karbantartási funkcióknak (pl. légtelenítés) köszönhetően
- Legmagasabb üzem- és kezelési biztonság a bizonyított technológiának köszönhetően
Kivitel
Nedvestengelyű cirkulációs szivattyú menetes csatlakozással, blokkolási áramot álló tekercselésű EC motorral és beépített elektronikus teljesítményszabályozással.
Alkalmazás
Tetszőleges rendszerű melegvizes fűtések, klímaberendezések, ipari keringető rendszerek, szolár- és geotermikus energiát használó rendszerek primer cirkulációs körei.
Felszereltség/funkció
Üzemmódok
- Állandó nyomáskülönbség (3 előre definiált jelleggörbe)
- Változó nyomáskülönbség (3 előre definiált jelleggörbe)
- Állandó fordulatszám (3 fordulatszám-fokozat)
- Külső szabályzás iPWM jel segítségével
- iPWM GT (fűtés/geotermikus energia, a Varios PICO-STG .../1-13 esetén nincs)
- iPWM ST (szolár)
Kézi funkciók
- Az üzemmód beállítása felhasználás szerint
- A szivattyúteljesítmény beállítása (jelleggörbe)
- Az állandó fordulatszám beállítása
- A Sync-funkció aktiválása és LED-kódolás
- Légtelenítő funkció
- Kézi újraindítás
Automatikus funkciók
- Automatikus újraindítás
Jelző- és kijelzőfunkciók
- A választott szabályzási mód kijelzése
- A kiválasztott jelleggörbe kijelzése a szabályzási módon, ill. az iPWM típuson belül
- Az aktivált szinkronizáló funkció és LED-kódolás kijelzése
- A kézi újraindítás vagy a légtelenítő funkció státuszkijelzése
- Üzemállapot- és üzemzavar-jelzés
Felszereltség
- Szivattyúház kataforézises bevonattal
- Csőtoldat kulcshoz a szivattyútesten
- Elektromos csatlakozókábel 3-pólusú szivattyú-dugaljjal és Wilo-csatlakozóval
- iPWM-csatlakozó
- Légtelenítő funkció
- Kézi újraindítás
- Blokkolási áramot álló motor
- Részecskeszűrő
Műszaki adatok
- Közeghőmérséklet: -20 °C-tól +110 °C-ig
- Hálózati csatlakozás: 1~230 V, 50 Hz
- Védelmi osztály: IPX4D
- Menetes csatlakozás: G1, G1½, G2
- Max. üzemi nyomás: 10 bar
Szerkezeti anyagok
- Szivattyúház: Szürkeöntvény (EN-GJL-200)
- Járókerék: Műanyag (PP - 40 % GF üvegszál)
- Szivattyútengely: Nemesacél
- Csapágy: Műszén, fém impregnált
Szállítási terjedelem
- Szivattyú
- Hálózati csatlakozó kábel 3 pólusú szivattyú-dugaljjal és Wilo-csatlakozóval
- Wilo-csatlakozó
- Tömítések menetes csatlakozás esetén
- Beépítési és üzemeltetési utasítás
Opciók
- Rövid, 130 mm-es beépítési hosszúságú Varios PICO-STG ...-130 kivitelű szivattyúk
Tartozékok
- Csavarzatok
- Csatlakozó elemek
- Hőszigetelés
- iPWM-jelkábel
- Wilo-csatlakozó 2 m-es csatlakozókábellel és földelt villásdugóval
- Szögcsatlakozó 2 m csatlakozó-kábellel
|
|
| P (W) | Q (l/min) | H (m) | ||||
| 50 | ||||||
| 50 | ||||||
| 75 | ||||||
| 75 | ||||||
| 50 | ||||||
| 75 | ||||||
| 75 | ||||||
| 75 | ||||||
| 75 |
