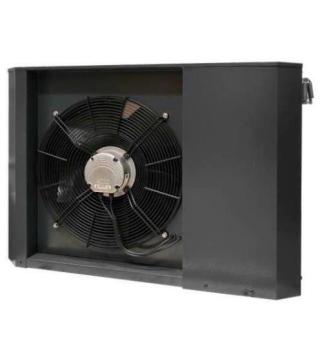

Biasi Adatta 12 MONO 2T

A Biasi ADATTA monoblokk hőszivattyúk különösen alkalmasak radiátoros vagy alacsony fűtési hőmérsékletű felületfűtési rendszerekhez, fan-coil-okhoz, termo-ventilátorokhoz 55°C-os előremenő vízhőmérsékletig.

Minden változat alacsony zajkibocsátású EC axiális ventilátorokkalvan szerelve és szintén nagyon csendes működésű „iker rotoros”inverteres kompresszorral, amelyek szabályozhatóságuk révén lehetővé teszik a leggazdaságosabb működést.

A kompresszor, a ventilátor, és a keringtető szivattyú azonnali modulációját teszi lehetővé a beépített fejlett inteligens vezérlő elektronika. Az egységet úgy tervezték, hogy azonnal üzembe helyezhető legyen,továbbá a különböző konfigurációk széles köréhez illeszthető. A különböző üzemmódok közötti átmenet (évszakok között)automatikusan történhet az érzékelők értékeinek és a megfelelő beállításoknak a függvényében.

A vezérlés logikája által meghatározott kapcsolási idők garantálják a rendszer hatékony és gazdaságos működését. A használati melegvíz előállításához egy váltó szelep segítségével egy megfelelő méretű indirekt tároló telepítésére van szükség. Atárolót egy NTC-vel kell ellátni ami a vezérlés számára jelzi az indirekt tároló fűtési igényét.

A kompakt kivitelű levegő-víz hőszivattyút kültérbe kell telepíteni, az egység EC axiális ventilátorral, és fejlett kivitelű BLDC(kefementes) Iker Rotoros inverteres kompresszorral van szerelve, a szerkezet RAL 7016 színnel porfestett.

A váz önhordó,levehető oldal panelekkel a karbantartás és ellenőrzések megkönnyítése érdekében. A hőszivattyú minimális külső működési hőmérséklete -20°C. Az alacsony zajszinthez nagyban hozzájárul az inteligens vezérlés, ami kompresszor és aventilátor fordulatszámát a tényleges teljesítmény igényhez igazítja. Továbbá a kompresszor rezgéscsillapítása és a burkolat többrétegű zajvédelme is csökkenti a kibocsájtott zajt.

A vezérlés lehetővé teszi:

• A ventilátor és a kompresszor megfelelő szabályozását

• A rendszer hőmérsékletének szabályozását az pillanatnyi időjárás függvényében

A hőszivattyúk elnyelik a külső környezeti hőt, és a magasabb hőmérsékletű belső térbe szállítva fűti azt. Megfordítva ciklust lehetővé válik a belső terek hűtése.

Hűtőközeg:

Az alkalmazott hűtőközeg R410a. Ez a hűtőközeg nagyhatékonyságú működést tesz lehetővé a BLDC iker-rotoroskompresszorok használata esetén. Nyomásmérő ésnyomáskapcsoló szavatolja a biztonságot. Rozsdamenteslemezes hőcserélőben történik a kondenzáció, illetve azelpárologtatás a gáz-víz oldalon. A levegő gáz oldalonalumínium bordákkal ellátott rézcsöves, speciális bevonatúhőcserélő működik. A leolvasztás megvalósulhat forró gázbeinjektálásával, vagy a működési ciklus megfordításával.

Hőcserélők:

A levegő oldali hőcserélő alumínium lemezekkel ellátott,áramlási ellenállást csökkentő, speciális bevonattal kezelt rézcsöves hőcserélő. A rendszer oldal felől forrasztott rozsdamentes, lemezes hőcserélő lett beépítve, a miminimális hűtőközeg felhasználás mellett maximális melegvíz hozamot biztosít köszönhetően a nagy hőátadófelületnek

Ventilátor:

A ventilátor EC kefenélküli, axiális ventilátor, amit a maximális hatékonyság mellett minimális zajkibocsátással működik. A forgás sebességét a vezérlés állítja a kívánt teljesítménynek megfelelően

Vezérlés és védelem:

Carel elektronikus szabályozás vezérli az inverteres kompresszort, ventilátort és a szivattyút. Az időjárásfüggvényében az elektronika szabályozási rásegítéstbiztosít a készüléknek. Éves működési naplózás, ModBUS kommunikációs protokol minden kivitelben. Az egység azesetleges rendellenességek esetén riasztásokkal figyelmeztet. A riasztásokat a vezérlő egység kezeli, amely megjeleníti azokat, továbbá ezek a riasztási naplóbejegyzések bármikor elérhetők javításhoz, beállításhoz.

Kijelzős PGD szobatermosztát (tartozék):

A vezérlőegység a Carel hardverére épül, amelyhez csatolható a rendkívül innovatív szobatermosztát, amellyel minden paraméter beállítható, az alapértékek megadhatók, illetve további beállítások elvégezhetők. A termosztát megteremti a közvetlen kapcsolatot a fűtési rendszerrel. Beállítható a HMV hőmérséklet, illetve a fűtési hőmérséklet az éghajlati görbe alapján

Iker rotoros inverter” technológia:

A teljesítmény szabályozás az „Iker Rotoros Inverter”technológia segítségével a valós teljesítmény igényeknek megfelelően modulálva valósul meg. A ventilátor és akeringtető szivattyú modulációja is hozzájárul a maximális hatásfok eléréséhez

Jellemzői:

Elektromos expanziós szelep (alkalmas mindkét üzemmód megvalósításához)

• Az egység az inverteres technológiának köszönhetően teljes teljesítmény modulációra képes.

• A külső érzékelő segítségével alkalmazkodik az időjárási viszonyokhoz

• Nagyobb hatékonyság a megnövelt hőcserélő felületeknek köszönhetően

• Kompresszor száma:1

• Ventilátorok száma:1

• Kompresszor típusa:iker rotoros

A++ energiaosztály

Külső hőmérséklet:-22°C/+45°C

Áramerősség:7A(400V,3fázis,50Hz)

Használati melegvíz:55°C

Telepíthető:

• Alacsony energiaigényű, új épületekhez

• Alkalmas telepítésre zord időjárási környezetben, magas hőmérsékletű melegvíz igény esetén

• Oda, ahol nincs lehetőség gázellátásra

• Különösen alkalmas felületfűtésekhez

Nyári üzemmód:

Hűtési mód: Az egység csak hideg vizet állít elő a hűtés számára

Hőszivattyú mód HMV előállításához: A HMV indirekt tároló a merülő szonda jelzésére, a ciklust megfordítva forróvizet termel a hőszivattyú. A magas külső hőmérsékletnek köszönhetően ilyenkor magas COP értéket tudunk elérni.

Téli üzemmód:

Hőszivattyú üzemmód fűtéshez: A hőszivattyú forró vizet állít elő a fűtéshez a rendszeroldali hőcserélőn;

Hőszivattyú üzemmód HMV előállításához: Magas hőmérsékletű forró vizet állít elő a csatlakoztatott indirekt tároló fűtéséhez.

Automatikus szezonális üzemmód váltás:

A megfelelő üzemmód beállítása automatikusan történik a vezérlés programozott logikája szerint a külső időjárási viszonyok függvényében. Elsőbbséget mindig a használati víz előállítása élvez.

Műszaki adatok:

Téli üzemmód A7/W35

• Hőteljesítmény:100%:12,08kW
• Hőteljesítmény:66%:7,56kW
• Hőteljesítmény:33%:3,67kW
• Kompresszor felvett teljesítménye:2,51kW
• Teljes felvett teljesítmény:2,75kW
• COP:4,39
• Vízhozam:2,08m3/h
• Emelési magasság:3,00mca
• Szivattyú felvett teljesítménye:0,06kW
• Légszállításás:5600m3/h
• Hasznos nyomás:20Pa
• Felvett teljesítmény:0,18kW

• Hűtési teljesítmény:100%:15,48kW
• Hűtési teljesítményy:66%:10,92kW
• Hűtő teljesítmény:33%:5,29kW
• Kompresszor felvett teljesítménye:3,04kW
• Teljes felvett teljesítmény:2,91kW
• EER_:5,32
• Vízhozam:2,66m3/h
• Emelési magasság:1,90mca
• Légszállításás:5600m3/h
• Hasznos nyomás:20Pa
• Felvett teljesítmény:0,18kW

• Hűtési teljesítmény:100%:10,79kW
• Hűtési teljesítményy:66%:6,78kW
• Hűtő teljesítmény:33%:3,29kW
• Kompresszor felvett teljesítménye:2,87kW
• Teljes felvett teljesítmény:3,11kW
• EER_:3,47
• Vízhozam:1,86m3/h
• Emelési magasság:3,6mca
• Légszállításás:5600m3/h
• Hasznos nyomás:20Pa

1:EC Ventilátor

2:Iker rotoros kompresszor

3:Felületkezelt levegő oldali hőserélő

4:Megnövelt felületű rendszer oldali lemezes hőcserélő

(A termék mérete miatt a szállítási költség: 25 000 Ft)

• Hőszivattyúk

  A hőszivattyús fűtés sokkal hatékonyabb mint a tisztán elektromos fűtések , de jelentős megtakarítást érhetünk el a gázfűtéshez képest is.

  A hőszivattyús készülékek hűtő-fűtő elven működnek és ez a legfontosabb különbség az elektromos fűtésekhez képest, annak ellenére hogy a hőszivattyút sokan az elektromos fűtésekhez sorolják.

  A gázfűtés és az elektromos fűtések hatásfoka sosem lehet 100% feletti, hiszen a gázfűtésnél a gázban levő energia távozik az égéstermékkel. Az elektromos ellenállásokon alapuló megoldások már képesek a közel 100%-os hatásfokkal működni de nem képesek a befektetett energiánál több hőenergiát juttatni. A hőszivattyú viszont igen.



• A hőszivattyú működése

  A hőszivattyú a felhasznált áramot nem arra fordítja hogy felmelegítse a levegőt, hanem ogy az egyik helyről egy általunk kiválasztott másik helyre szivattyúzza a hőenergiát. A hagyományos fűtési módokhoz képest hőszivattyúval és klímával harmad,-negyed annyival kevesebb energiát kell felhasználni.

  Pl: 1m3 levegőt 1,2-1,3 KJ energiával lehet 1°C -kal felmelegíteni. Ha mi ezt az energiát nem elő akarjuk állítani, hanem  át akarjuk szivattyúzni egyik helyről a másikra, akkor az 0,3-0,4 KJ energiába kerül jelenleg.

  • A gáz felmelegszik mert a keringető gázt a kompresszor összenyomja.
  • A felmegedett gáz átadjá a hőenegriát a víznek/levegőnek egy hőcserélőben
  • A nagy nyomású gáz a hőcserélőben lehűl így lecsapodik, folyékonnyá válik
  • A folyékony hűtőközeget elvezetik egy nyomáscsökkentőn így elveszíti a nyomás nagy részét ennek eredményeképpen lehűl.
  • Egy hőcserélőbe bekerülve lehűti környezetét, felmelegszik illetve elpárolog az alacsony nyomású,hideg folyadék
  bezár
• A hőszivattyú hatásfoka

  A hőszivattyúknak a hatásfokát COP-ben, hűtésnél EER-ben adják meg.

  COP:az az arányszám ami 1Kwh energia átszivattyúzásához szükséges.

  Ez a szám nagyban függ az időjárástól ezért a SCOP, SEER a szezonális éves szinten mutatja meg.

  Minél alacsonyabb a külső hőmérséklet és minél melegebb hőmérsékletű vizet szeretnénk előállítani annál jobban csökken a hőszivattyú hatékonysága



  bezár
• Levegő-víz hőszivattyú rendszerek

  A levegő víz hőszivattyúkat gyorsan és egyszerűen telepíthetőek hűtésre, fűtésre és melegvíz előállítására.

  A levegő-víz hőszivattyú egy hőcserélőn keresztül a közvetítő közeget hűti vagy fűti nem közbetlenül a levegőt.

  A levegő -víz hőszvattyúk ahogy a nevében is benne van az energia nagy részét a levegőből nyerik. A magas hőtartalmú levegőből nyeri ki az energiát.

  • Monoblokkos levegő-víz hőszivattyú

  A levegő-víz hőszivattyú lehet monoblokkos rendszerű, ahol a teljes rendszer egy berendezésbe kerül. Ez egy olyan egység, mely a külső levegőből kinyert hőt közvetlenül a keringtetett víznek adja át. A monoblokk rendszerú hőszivattyú egyblokkos rendszer amely azt jelenti a hőszivattyú minden alkatrésze a melegvíz-tárolón kívül egy külső hőszivattyú egységben található.A monboblokk rendszerre csatlakoztathatnak radiátorokat de akár padlófűtést is. A monoblokk hőszivattyús rendszereket hívhatjuk kompakt kültéri egységnek is hiszen nem az épületben helyezik el.

  • Split (különválasztott) levegő-víz hőszivattyú

  A SPLIT hőszivattyú a nevében szereplően egy osztott hőszivattyú, ahol a hőszivattyú rendszer áll egy kültéri és egy beltéri egységből, amelyet össze kell csöveznie az F-gáz vizsgás szakembernek , amely klímatechnikai csövezésben fog a hűtőközeg áramlani a két egység között, egy egész rendszert kiépítve

  bezár
• Geotermikus hőszivattyú rendszerek

  A geotermikus hőszivattyú  a földből nyert hőenergiát hasznosítja. A talajszondák segítségével nyerik ki a földből ezt továbbítva a rendszerbe ahol fűtésre célra illetve melegvíz előállításra lehet használni.

  A talajszonda (geotermikus hőszonda) egy függőlegesen a talajba telepített eszköz, amely 50-200 m mélyről szállítja a felszínre a földhőt.

  Az adott talajszondás hőszivattyú rendszerhez szükséges talajszondák számát a talajminőség mellett a kinyerni kívánt hőenergia határozza meg.

  A talajszondás hőszivattyú rendszer környezetbarát, hosszú távon költséghatékony megoldást kínál az energiafelhasználásban.

  Méterenként kb. 50 W teljesítménnyel lehet számolni talajszerkezettől függően - természetesen magasabb bekerülési költségen


  Mivel nyáron aktív vagy passzív módon helyiséghűtésre használhatók, a talajszondák különösen komfortosak.

  bezár
• HMV hőszivattyú

  A HMV hőszivattyú a melegvíz előállításra a kinti a hőt használja így rendkívül hatékony napkollektoros rendszerrel összekötve még kedvezőbb. A nyári, tavaszi időszakban a napenergia segítségével képes a használati melegvíz előállításra.

  A HMV hőszivattyú nagy részében a levegőből vonja ki az energiát így kínál környezetbarát megoldást használóinak,kisebb százalékben az elektromos áramot használja működéséhez.
